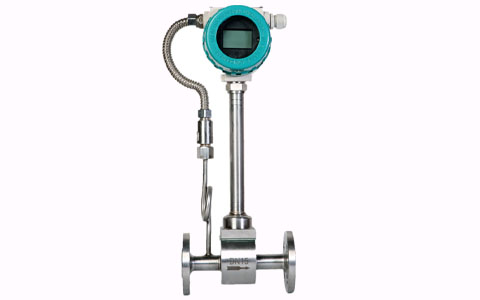

蒸汽渦街流量計安裝需要注意哪些事項？

2021-05-14 10:02:56

1. 渦街流量計傳感器應水平或垂直安裝(流體的流向應自下而上)在與公稱通徑相應的管道上。

2. 渦街流量計在用作流量調節時，特別注意應將流量調節閥安裝在傳感器的后面，否則在小流量時易產生射流，造成在流量調節時流量值與閥門的開度成反比的故障現象。
3. 前后直管段要求渦街流量計在安裝時，其上游和期下游應配置一定長度的直管段，其長度應滿安裝的要求。
4. 防振安裝。渦街流量計不能安裝在有強烈振動的管道上，以免影響測量精度，如流量計必須安裝在有振動的管道上時，可以采取下面的方法來減小震動帶來的干擾：
（1）在渦街流量計上游2D處加裝固定支撐點；

（2）在滿足直管段要求的前提下可加軟管過渡。


5. 測量高溫介質時的安裝。水平管道且介質溫度高于180℃，建議選擇分體式流量計或采用側裝，流量計安裝在高溫管道上時，傳感器必須垂直向下安裝。
6. 測量蒸汽時的安裝。當測量介質為飽和蒸汽或潮濕氣體時，渦街流量計不能安裝在管線低處。在管線低處，蒸汽會凝結成液體，形成水汽兩相，會導致流量計不能正常工作，使測量誤差增大；另外，在管線低處，開啟蒸汽時，可能會形成水錘。

7. 測量液體介質時的安裝。測量液體時，液體應充滿管道，讓液體從低處流向高處，或水平流動。渦街流量計不能裝在管線高處，在管線高處，可能會聚集氣泡，嚴重影響測量準確性。當管道垂直時，液體不能從上向下，否則會造成不滿管，嚴重影響測量準確性，并可能導致流量計不能正常工作。
